1. Tổng quan về gối đỡ vòng bi SKF

Trong các hệ thống truyền động và dây chuyền sản xuất công nghiệp, gối đỡ vòng bi là bộ phận quan trọng giúp định vị, đỡ trục quay và hỗ trợ các cơ cấu chuyển động vận hành ổn định. Việc lựa chọn gối đỡ phù hợp giúp giảm ma sát, duy trì độ ổn định của trục và hỗ trợ kéo dài tuổi thọ thiết bị.

SKF là thương hiệu nổi tiếng trong lĩnh vực vòng bi, gối đỡ, phớt và các giải pháp bảo trì công nghiệp. Danh mục gối đỡ SKF có nhiều kiểu thiết kế, vật liệu và cấu hình lắp đặt khác nhau, đáp ứng yêu cầu của các ngành như cơ khí chế tạo, sản xuất ô tô, thực phẩm, xi măng, thép, khai khoáng, nông nghiệp và logistics.

Gối đỡ SKF thường được lựa chọn dựa trên loại vòng bi bên trong, tải trọng, tốc độ quay, điều kiện môi trường, phương pháp lắp đặt và yêu cầu bảo trì của thiết bị.

2. Gối đỡ vòng bi SKF là gì?

Gối đỡ vòng bi là cụm chi tiết dùng để đỡ và định vị trục quay. Tùy theo thiết kế, cụm gối đỡ có thể bao gồm thân gối, vòng bi, phớt làm kín, cơ cấu khóa trục và các phụ kiện lắp đặt.

So với phương án lắp vòng bi trực tiếp vào kết cấu máy, cụm gối đỡ hoàn chỉnh có thể giúp đơn giản hóa việc lắp đặt và thay thế, đặc biệt với các hệ thống trục ngoài hoặc thiết bị công nghiệp sử dụng nhiều vị trí đỡ trục.

Các chức năng chính của gối đỡ vòng bi gồm:

• Đỡ và định vị trục: Hỗ trợ trục quay và duy trì vị trí làm việc theo thiết kế.
• Hỗ trợ chuyển động quay: Vòng bi bên trong giúp giảm ma sát giữa các bộ phận chuyển động.
• Bảo vệ cụm vòng bi: Thân gối và phớt phù hợp giúp hạn chế tác động từ bụi bẩn, hơi ẩm hoặc tạp chất.
• Đơn giản hóa bảo trì: Một số dòng gối đỡ được thiết kế để thuận tiện cho việc lắp đặt, bôi trơn và thay thế.
• Đáp ứng nhiều điều kiện vận hành: Có thể lựa chọn vật liệu và kiểu lắp phù hợp với tải trọng và môi trường làm việc.

3. Các dòng gối đỡ vòng bi SKF phổ biến

3.1. Gối đỡ đứng – Pillow Block Bearings

Gối đỡ đứng, còn được gọi là gối đỡ chân đế, thường có thân gối với các lỗ bắt bu lông ở phần đế, cho phép lắp trên bề mặt nằm ngang.

Đây là dạng gối đỡ phổ biến trong các hệ thống trục quay công nghiệp nhờ kết cấu dễ lắp đặt và thuận tiện khi bảo trì.

Đặc điểm nổi bật:

• Lắp đặt trên bề mặt đỡ bằng bu lông.
• Phù hợp với nhiều cấu hình trục và điều kiện vận hành.
• Có thể được cung cấp dưới dạng cụm gối đỡ hoàn chỉnh tùy dòng sản phẩm.
• Dễ bố trí tại các vị trí đỡ trục trên khung máy.

Ứng dụng: Băng tải, quạt công nghiệp, máy chế biến, máy nông nghiệp, hệ thống vận chuyển vật liệu và các thiết bị truyền động.

3.2. Gối đỡ mặt bích – Flanged Bearing Units

Gối đỡ mặt bích được thiết kế để lắp lên mặt bên hoặc mặt đứng của kết cấu máy. Thân gối có mặt bích với các lỗ bắt bu lông để cố định cụm vòng bi.

Tùy thiết kế, gối đỡ mặt bích có thể có hai, ba hoặc bốn lỗ bắt bu lông.

Ưu điểm:

• Phù hợp với kết cấu máy không thuận tiện để lắp gối đỡ đứng.
• Hỗ trợ định vị trục tại các mặt lắp bên hoặc mặt đứng.
• Có nhiều kiểu thiết kế để đáp ứng yêu cầu không gian lắp đặt.

Ứng dụng: Băng tải, máy đóng gói, máy chế biến thực phẩm, hệ thống truyền động và thiết bị tự động hóa.

3.3. Gối đỡ căng – Take-Up Bearing Units

Gối đỡ căng được sử dụng trong những cơ cấu cần điều chỉnh vị trí trục để căng hoặc căn chỉnh dây đai, xích và băng tải.

Tùy thiết kế của cụm máy, gối đỡ có thể dịch chuyển trong một khoảng nhất định để điều chỉnh vị trí trục.

Ưu điểm:

• Hỗ trợ điều chỉnh vị trí trục.
• Phù hợp với các hệ thống cần kiểm soát độ căng của bộ phận truyền động.
• Thuận tiện cho việc căn chỉnh và bảo trì khi được thiết kế đồng bộ.

Ứng dụng: Băng tải công nghiệp, máy đóng gói, hệ thống truyền động bằng dây đai và thiết bị vận chuyển vật liệu.

3.4. Gối đỡ mặt bích hình thoi – Rhombus Flanged Units

Đây là dạng gối đỡ có thân mặt bích hình thoi hoặc dạng thuôn, tùy thiết kế sản phẩm, thường được sử dụng khi không gian lắp đặt hạn chế hoặc cần bố trí lỗ bắt bu lông theo cấu hình riêng.

Ứng dụng: Máy móc có không gian lắp đặt hẹp, hệ thống băng tải nhỏ, máy chế biến và các cụm cơ khí chuyên dụng.

Khi lựa chọn, cần kiểm tra chính xác kiểu thân gối, khoảng cách lỗ bắt bu lông và kích thước lắp đặt.

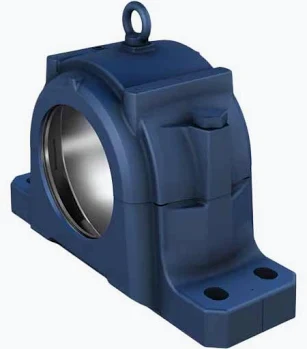

3.5. Gối đỡ dạng hộp – Plummer Block Housings

Gối đỡ dạng hộp, thường được gọi là gối đỡ vòng bi công nghiệp hạng nặng, được sử dụng rộng rãi trong các hệ thống trục cần kết cấu đỡ chắc chắn và khả năng bảo trì phù hợp với điều kiện công nghiệp.

Một số dòng thân gối SKF có thể sử dụng cùng vòng bi tang trống hoặc các loại vòng bi phù hợp khác, tùy theo cấu hình và thiết kế.

Đặc điểm nổi bật:

• Kết cấu thân gối phù hợp với các ứng dụng công nghiệp.
• Có thể lựa chọn kiểu lắp và phương án làm kín khác nhau.
• Hỗ trợ lắp đặt, kiểm tra và bảo trì vòng bi.
• Phù hợp với những cụm máy có yêu cầu tải trọng và độ tin cậy cao khi được lựa chọn đúng cấu hình.

Ứng dụng: Nhà máy xi măng, thép, khai khoáng, giấy, năng lượng, băng tải tải nặng và thiết bị công nghiệp lớn.

3.6. Gối đỡ và cụm vòng bi bằng vật liệu chuyên dụng

Ngoài các dạng thân gối thông dụng, SKF còn có các dòng cụm gối đỡ với vật liệu hoặc thiết kế chuyên biệt nhằm đáp ứng các điều kiện vận hành khác nhau.

Tùy dòng sản phẩm, có thể xem xét:

• Thân gối bằng gang hoặc vật liệu phù hợp với yêu cầu cơ học.
• Cụm gối đỡ bằng vật liệu polymer hoặc vật liệu chuyên dụng cho môi trường nhất định.
• Thiết kế làm kín phù hợp với bụi, hơi ẩm hoặc yêu cầu vệ sinh.
• Cụm gối đỡ có yêu cầu đặc biệt về khả năng chống ăn mòn.

Đối với ngành thực phẩm, đồ uống hoặc môi trường thường xuyên vệ sinh, cần kiểm tra riêng vật liệu, loại mỡ, khả năng làm kín và yêu cầu tuân thủ của đúng mã sản phẩm. Không nên mặc định mọi gối đỡ SKF đều phù hợp với môi trường vệ sinh thực phẩm.

4. Các thành phần chính của gối đỡ vòng bi SKF

Một cụm gối đỡ hoàn chỉnh có thể bao gồm những thành phần sau, tùy từng dòng sản phẩm:

Thân gối: Bộ phận chịu lực và cố định cụm vòng bi vào kết cấu máy.

Vòng bi: Hỗ trợ trục quay và chịu tải theo thiết kế. Loại vòng bi sử dụng phụ thuộc vào dòng gối đỡ.

Phớt làm kín: Giúp hạn chế bụi bẩn, hơi ẩm và tạp chất xâm nhập, đồng thời giữ chất bôi trơn bên trong cụm khi thiết kế cho phép.

Cơ cấu khóa trục: Có thể sử dụng vít khóa, vòng khóa lệch tâm hoặc ống lót côn tùy cấu hình sản phẩm.

Hệ thống bôi trơn: Một số gối đỡ được bôi trơn sẵn; một số loại cho phép bổ sung mỡ hoặc sử dụng phương án bôi trơn riêng.

Phụ kiện lắp đặt: Bu lông, đai ốc, vòng đệm và các chi tiết tương ứng theo thiết kế cụ thể.

Việc kiểm tra đồng bộ các thành phần giúp hạn chế sai sót khi lựa chọn phụ tùng thay thế và hỗ trợ thiết bị vận hành đúng điều kiện thiết kế.

5. Ưu điểm khi lựa chọn gối đỡ vòng bi SKF

Đa dạng kiểu thiết kế

Danh mục gối đỡ SKF có nhiều dạng thân gối và cấu hình lắp đặt, giúp người dùng lựa chọn theo không gian, phương pháp cố định và yêu cầu vận hành của thiết bị.

Hỗ trợ độ tin cậy của thiết bị

Khi lựa chọn đúng loại vòng bi, thân gối, phương án làm kín và chế độ bôi trơn, cụm gối đỡ có thể góp phần duy trì hoạt động ổn định và hạn chế các hư hỏng liên quan đến lắp đặt hoặc bôi trơn không phù hợp.

Thuận tiện cho công tác bảo trì

Các cụm gối đỡ phù hợp giúp kỹ thuật viên dễ kiểm tra, bảo dưỡng và thay thế khi cần thiết, từ đó hỗ trợ giảm thời gian dừng máy.

Phù hợp với nhiều ngành công nghiệp

Từ hệ thống băng tải thông thường đến các ứng dụng công nghiệp nặng, người dùng có thể lựa chọn dòng gối đỡ theo tải trọng, điều kiện môi trường và yêu cầu lắp đặt.

Có thể kết hợp với giải pháp bôi trơn

Tùy dòng sản phẩm, gối đỡ có thể sử dụng mỡ bôi trơn thích hợp hoặc kết hợp với giải pháp bôi trơn định kỳ, góp phần nâng cao hiệu quả bảo trì.

6. Ứng dụng của gối đỡ vòng bi SKF trong công nghiệp

Khả năng sử dụng thực tế phụ thuộc vào mã sản phẩm, tải trọng, tốc độ, nhiệt độ, độ rung và điều kiện môi trường của từng ứng dụng.

7. Hướng dẫn lựa chọn gối đỡ vòng bi SKF phù hợp

Để lựa chọn gối đỡ phù hợp, doanh nghiệp nên xem xét các yếu tố sau:

1. Đường kính trục: Xác định chính xác đường kính trục và dung sai cần thiết để lựa chọn đúng kích thước lỗ vòng bi hoặc cụm gối đỡ.

2. Kiểu lắp đặt: Xác định nên sử dụng gối đỡ đứng, gối đỡ mặt bích, gối đỡ căng hay thân gối dạng hộp.

3. Tải trọng và tốc độ quay: Kiểm tra tải hướng kính, tải hướng trục, tốc độ làm việc và các điều kiện tải động của thiết bị.

4. Môi trường làm việc: Xem xét bụi, nước, hóa chất, độ ẩm, nhiệt độ và yêu cầu vệ sinh để chọn vật liệu và phương án làm kín thích hợp.

5. Phương pháp khóa trục: Kiểm tra kiểu khóa bằng vít, vòng khóa hoặc ống lót côn để bảo đảm tương thích với trục và yêu cầu lắp đặt.

6. Bôi trơn và bảo trì: Xác định loại mỡ, chu kỳ bôi trơn, khả năng bổ sung mỡ và mức độ thuận tiện khi bảo dưỡng.

7. Mã sản phẩm và khả năng thay thế: Khi thay thế gối đỡ cũ, nên đối chiếu mã sản phẩm, kích thước tổng thể, khoảng cách lỗ lắp, chiều cao tâm trục và cấu hình làm kín. Không nên chỉ dựa vào đường kính trục để xác định sản phẩm tương đương.

8. VIVA SMART SOLUTIONS – Tư vấn và cung cấp gối đỡ vòng bi SKF

Việc lựa chọn đúng gối đỡ vòng bi giúp doanh nghiệp tối ưu quá trình lắp đặt, duy trì độ ổn định của trục và nâng cao hiệu quả bảo trì thiết bị.

VIVA hỗ trợ khách hàng tìm hiểu và lựa chọn các sản phẩm công nghiệp phù hợp với nhu cầu sử dụng thực tế. Đối với gối đỡ vòng bi SKF, khách hàng có thể cung cấp mã sản phẩm đang sử dụng, đường kính trục, kiểu lắp đặt hoặc hình ảnh cụm gối đỡ hiện tại để thuận tiện cho việc kiểm tra và xác định phương án thay thế.

Liên hệ VIVA để được tư vấn gối đỡ vòng bi SKF, lựa chọn sản phẩm phù hợp với thiết bị và nhu cầu bảo trì của doanh nghiệp.
