🔹 1. KIM ĐO CMM LÀ GÌ?
━━━━━━━━━━━━━━━━━━

Kim đo (Stylus) là bộ phận tiếp xúc trực tiếp với chi tiết cần đo. Khi đầu kim tiếp xúc với bề mặt, đầu đo sẽ ghi nhận vị trí tọa độ của điểm đo và truyền dữ liệu về hệ thống CMM để tính toán kích thước, hình dạng và dung sai của chi tiết.

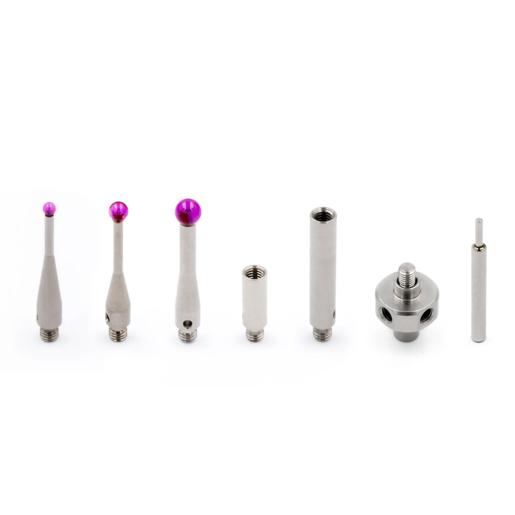

Một bộ Stylus thường bao gồm:

🔸 Stylus tip – Đầu bi đo
🔸 Stem – Thân kim
🔸 Thread – Ren kết nối
🔸 Adapter/Extension – Đầu nối hoặc cần nối dài, tùy cấu hình

Trong đó, đầu bi thường được làm từ Ruby, còn thân kim có thể sử dụng các vật liệu như thép, carbide, ceramic hoặc carbon fiber tùy ứng dụng.

━━━━━━━━━━━━━━━━━━
🔹 2. CÁC LOẠI KIM ĐO PHỔ BIẾN
━━━━━━━━━━━━━━━━━━

📌 Kim đo hình cầu (Ball Stylus)

Đây là loại phổ biến nhất, được sử dụng để đo:

• Kích thước đường kính
• Khoảng cách
• Vị trí
• Mặt phẳng
• Hình học cơ bản
• Các bề mặt thông thường

Đầu bi Ruby có ưu điểm về độ cứng cao, khả năng chống mài mòn và phù hợp với nhiều ứng dụng đo CMM.

📌 Kim đo dạng đĩa (Disc Stylus)

Thường được sử dụng để tiếp cận các vị trí mà đầu bi thông thường khó tiếp xúc, chẳng hạn như:

• Rãnh sâu
• Rãnh hẹp
• Các mặt bên trong
• Những vị trí có không gian tiếp cận hạn chế

📌 Kim đo dạng Cylinder

Phù hợp với một số ứng dụng cần tiếp xúc theo vùng thay vì chỉ một điểm, đặc biệt khi đo các đặc trưng hình học đặc biệt.

📌 Kim đo dạng Needle

Có đường kính nhỏ, thích hợp để tiếp cận:

• Lỗ nhỏ
• Rãnh nhỏ
• Các chi tiết có hình dạng phức tạp
• Những vị trí khó tiếp cận

📌 Kim đo dạng Star Stylus

Một cụm nhiều nhánh kim đo được bố trí quanh một điểm trung tâm.

Ưu điểm là có thể tiếp cận nhiều hướng khác nhau mà không cần thay đổi toàn bộ cấu hình đầu đo.

━━━━━━━━━━━━━━━━━━
🔹 3. KÍCH THƯỚC ĐẦU BI CÓ QUAN TRỌNG KHÔNG?
━━━━━━━━━━━━━━━━━━

Có – và rất quan trọng.

Các kích thước đầu bi thường gặp:

🔹 Ø0.5 mm
🔹 Ø0.7 mm
🔹 Ø1.5 mm
🔹 Ø2 mm
🔹 Ø3 mm
🔹 Ø4 mm
🔹 Ø5 mm
🔹 Ø8 mm
🔹 Ø10 mm...

Thông thường:

👉 Đầu bi nhỏ → tiếp cận tốt các chi tiết nhỏ, rãnh hẹp và lỗ nhỏ.

👉 Đầu bi lớn → tăng độ cứng của hệ thống Stylus và thường phù hợp với các bề mặt lớn hơn.

Tuy nhiên, không nên đơn giản lựa chọn kim càng nhỏ càng tốt.

Đầu kim quá nhỏ có thể làm giảm độ cứng của hệ thống và tăng ảnh hưởng của các yếu tố như lực đo, độ lệch và rung động.

━━━━━━━━━━━━━━━━━━
🔹 4. ĐỘ DÀI KIM ĐO – CÀNG DÀI CÀNG TIỆN?
━━━━━━━━━━━━━━━━━━

Không hẳn!

Kim đo càng dài thì khả năng tiếp cận các vị trí sâu càng tốt. Tuy nhiên, chiều dài tăng cũng có thể làm hệ thống Stylus kém cứng vững hơn.

Vì vậy, nguyên tắc quan trọng là:

📏 Sử dụng kim ngắn nhất có thể nhưng vẫn đảm bảo tiếp cận được vị trí cần đo.

Đối với các chi tiết sâu hoặc khó tiếp cận, có thể sử dụng:

Stylus + Extension + Adapter

để tạo cấu hình phù hợp với vị trí đo.

━━━━━━━━━━━━━━━━━━
🔹 5. REN KIM ĐO – M3, M4, M5 LÀ GÌ?
━━━━━━━━━━━━━━━━━━

Một thông số rất quan trọng khi lựa chọn Stylus là kích thước ren kết nối.

Một số kích thước phổ biến:

🔩 M2
🔩 M3
🔩 M4
🔩 M5

Ren phải tương thích với Probe Head hoặc Stylus Holder của hệ thống CMM.

Ví dụ, không phải mọi kim đo đều có thể lắp trực tiếp lên mọi đầu đo.

👉 Vì vậy, khi đặt kim đo, cần kiểm tra:

Model CMM → Probe Head → Probe Holder → Thread → Stylus

━━━━━━━━━━━━━━━━━━
🔹 6. KHI NÀO NÊN SỬ DỤNG STAR STYLUS?
━━━━━━━━━━━━━━━━━━

Star Stylus đặc biệt hữu ích khi cần đo nhiều đặc trưng nằm ở các hướng khác nhau.

Ví dụ:

Một chi tiết có nhiều lỗ nằm ở các hướng khác nhau.

Thay vì phải thay đổi kim đo liên tục, Star Stylus có thể cho phép đầu đo tiếp cận nhiều vị trí từ một cấu hình duy nhất.

👉 Điều này giúp giảm thời gian thay Stylus và tối ưu chương trình đo.

━━━━━━━━━━━━━━━━━━
🔹 7. KIM ĐO CHO CÁC HÃNG CMM
━━━━━━━━━━━━━━━━━━

VIVA cung cấp và tư vấn Stylus cho nhiều hệ thống CMM và đầu đo khác nhau.

Tùy từng máy và Probe Head, VIVA có thể tư vấn cấu hình:

Stylus → Adapter → Extension → Probe Holder → Probe Head

để đảm bảo khả năng tiếp cận và độ ổn định của phép đo.

━━━━━━━━━━━━━━━━━━
🔹 8. KHI NÀO CẦN THAY KIM ĐO CMM?
━━━━━━━━━━━━━━━━━━

Bạn nên kiểm tra và thay Stylus khi:

⚠️ Đầu Ruby bị mòn hoặc hư hỏng
⚠️ Kim bị cong
⚠️ Stem bị biến dạng
⚠️ Ren kết nối bị hỏng
⚠️ Kết quả đo xuất hiện sai lệch bất thường
⚠️ Kim không còn đảm bảo độ cứng vững
⚠️ Cấu hình Stylus hiện tại không phù hợp với chi tiết mới

Đặc biệt, không nên tiếp tục sử dụng kim bị cong hoặc đầu bi bị hư hỏng, vì nó có thể ảnh hưởng trực tiếp đến độ tin cậy của kết quả đo.

━━━━━━━━━━━━━━━━━━
🔹 9. LÀM THẾ NÀO ĐỂ CHỌN ĐÚNG KIM ĐO?
━━━━━━━━━━━━━━━━━━

Trước khi đặt kim đo, hãy cung cấp cho chúng tôi:

📌 Model CMM
📌 Model Probe Head
📌 Kích thước ren
📌 Đường kính đầu bi mong muốn
📌 Chiều dài kim
📌 Hình ảnh kim đo/đầu đo hiện tại
📌 Hình dạng và vị trí cần đo

Đội ngũ kỹ thuật VIVA sẽ hỗ trợ kiểm tra và tư vấn đúng loại Stylus, đúng kích thước và đúng cấu hình.
