1. Vòng bi cầu rãnh sâu SKF – Deep Groove Ball Bearings

Deep Groove Ball Bearing là một trong những dòng vòng bi phổ biến nhất của SKF.

Vòng bi có cấu tạo gồm vòng trong, vòng ngoài, các viên bi và vòng cách, với rãnh lăn sâu giúp vòng bi có khả năng chịu tải hướng kính và đồng thời chịu được một mức tải dọc trục nhất định.

Ưu điểm

• Kết cấu đơn giản, dễ sử dụng.
• Ma sát thấp.
• Khả năng vận hành ở tốc độ cao.
• Chịu tải hướng kính tốt.
• Có khả năng chịu tải dọc trục theo cả hai hướng.
• Nhiều lựa chọn về kích thước và cấu hình.
• Phù hợp với nhiều loại thiết bị công nghiệp.

Ứng dụng

Deep Groove Ball Bearings thường được sử dụng trong:

• Động cơ điện.
• Quạt và máy bơm.
• Hộp số.
• Máy công nghiệp.
• Băng tải.
• Máy CNC.
• Thiết bị tự động hóa.

2. Vòng bi cầu tiếp xúc góc SKF – Angular Contact Ball Bearings

Angular Contact Ball Bearings được thiết kế với góc tiếp xúc giữa các viên bi và rãnh lăn, cho phép vòng bi chịu được tải hướng kính kết hợp với tải dọc trục.

Đây là dòng vòng bi đặc biệt phù hợp với những ứng dụng yêu cầu độ chính xác và tốc độ quay cao.

Ưu điểm

• Chịu tải kết hợp hướng kính và dọc trục.
• Khả năng làm việc ở tốc độ cao.
• Độ chính xác cao.
• Có thể sử dụng theo cặp hoặc theo bộ.
• Phù hợp với các hệ thống yêu cầu độ cứng vững.

Ứng dụng

• Trục chính máy CNC.
• Máy công cụ.
• Bơm.
• Máy nén.
• Hộp số.
• Động cơ hiệu suất cao.
• Thiết bị yêu cầu độ chính xác cao.

Đặc biệt, vòng bi tiếp xúc góc là một lựa chọn quan trọng trong các hệ thống spindle máy công cụ, nơi độ chính xác và tốc độ quay có vai trò quyết định.

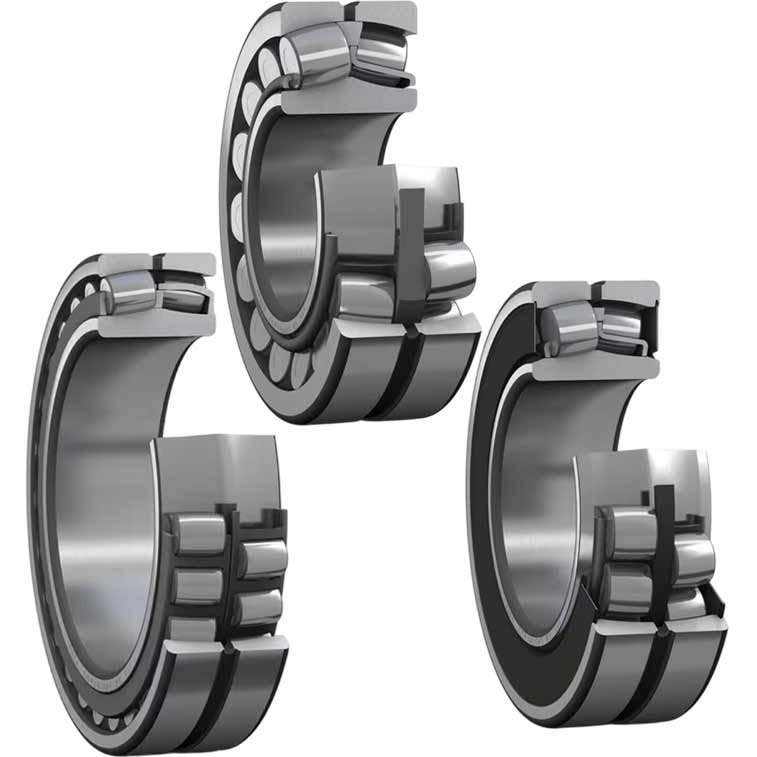

3. Vòng bi tang trống tự lựa SKF – Spherical Roller Bearings

Spherical Roller Bearings sử dụng các con lăn hình tang trống và có khả năng tự lựa, cho phép bù trừ một phần sai lệch giữa trục và vỏ ổ.

Đây là dòng vòng bi phù hợp với những ứng dụng có tải trọng lớn, tải va đập hoặc tình trạng lệch tâm trong quá trình vận hành.

Ưu điểm

• Khả năng chịu tải hướng kính rất cao.
• Có thể chịu tải dọc trục tùy cấu hình.
• Khả năng tự lựa.
• Phù hợp với tải trọng nặng.
• Khả năng hoạt động trong điều kiện vận hành khắc nghiệt.

Ứng dụng

• Máy nghiền.
• Băng tải.
• Hộp giảm tốc.
• Máy cán.
• Thiết bị khai thác mỏ.
• Máy công nghiệp nặng.
• Thiết bị xử lý vật liệu.

4. Vòng bi con lăn trụ SKF – Cylindrical Roller Bearings

Cylindrical Roller Bearings sử dụng các con lăn hình trụ thay cho viên bi, nhờ đó tạo ra diện tích tiếp xúc lớn giữa con lăn và rãnh lăn.

Đặc điểm này giúp vòng bi có khả năng chịu tải hướng kính cao và độ cứng vững tốt.

SKF cung cấp nhiều cấu hình khác nhau như NU, N, NJ, NUP..., phù hợp với các yêu cầu khác nhau về khả năng dịch chuyển dọc trục của trục.

Ưu điểm

• Khả năng chịu tải hướng kính cao.
• Độ cứng vững tốt.
• Phù hợp với tải trọng lớn.
• Nhiều cấu hình thiết kế.
• Có thể đáp ứng các yêu cầu về dịch chuyển dọc trục.

Ứng dụng

• Động cơ điện.
• Máy phát điện.
• Hộp số.
• Máy công nghiệp.
• Máy bơm.
• Máy công cụ.
• Thiết bị truyền động.

5. Vòng bi côn SKF – Tapered Roller Bearings

Tapered Roller Bearings sử dụng các con lăn hình côn được bố trí giữa vòng trong và vòng ngoài.

Thiết kế này cho phép vòng bi chịu đồng thời tải hướng kính và tải dọc trục, đặc biệt phù hợp với các hệ thống có tải trọng kết hợp lớn.

Ưu điểm

• Chịu tải hướng kính cao.
• Chịu tải dọc trục tốt.
• Khả năng chịu tải kết hợp.
• Độ cứng vững cao.
• Có thể lắp theo cặp để đáp ứng yêu cầu tải và độ cứng.

Ứng dụng

• Ô tô.
• Xe tải.
• Hộp số.
• Trục bánh xe.
• Máy công nghiệp.
• Thiết bị truyền động.
• Máy móc chịu tải nặng.

Đối với các ứng dụng yêu cầu khả năng chịu tải theo nhiều hướng, vòng bi côn là một trong những lựa chọn phổ biến.

6. Vòng bi chặn SKF – Thrust Bearings

Thrust Bearings được thiết kế chủ yếu để chịu tải dọc trục (axial load).

Tùy theo ứng dụng, SKF cung cấp nhiều loại vòng bi chặn khác nhau, bao gồm vòng bi chặn bi và vòng bi chặn con lăn.

Một số loại phổ biến

• Thrust Ball Bearings.
• Cylindrical Roller Thrust Bearings.
• Spherical Roller Thrust Bearings.
• Tapered Roller Thrust Bearings.

Ưu điểm

• Khả năng chịu tải dọc trục.
• Thiết kế phù hợp với nhiều điều kiện tải.
• Có nhiều cấu hình để lựa chọn.
• Có thể sử dụng trong hệ thống chịu tải dọc trục lớn.

Ứng dụng

• Hộp số.
• Máy ép.
• Thiết bị nâng.
• Máy công nghiệp.
• Thiết bị khai thác.
• Hệ thống truyền động.

7. Vòng bi tự lựa SKF – Self-Aligning Ball Bearings

Self-Aligning Ball Bearings có khả năng tự điều chỉnh một phần sai lệch giữa trục và vỏ ổ.

Đặc tính này giúp vòng bi phù hợp với các hệ thống mà việc đảm bảo độ đồng tâm tuyệt đối giữa trục và gối đỡ gặp khó khăn.

Ưu điểm

• Khả năng tự lựa.
• Giảm ảnh hưởng của sai lệch lắp đặt.
• Hoạt động ổn định trong điều kiện lệch trục.
• Ma sát tương đối thấp.

Ứng dụng

• Băng tải.
• Quạt.
• Máy móc nông nghiệp.
• Máy công nghiệp.
• Hệ thống truyền động.

8. Vòng bi kim SKF – Needle Roller Bearings

Needle Roller Bearings sử dụng các con lăn có đường kính nhỏ và chiều dài lớn so với đường kính.

Thiết kế này cho phép vòng bi có tiết diện nhỏ nhưng vẫn có khả năng chịu tải hướng kính đáng kể, rất hữu ích khi không gian lắp đặt bị hạn chế.

Ưu điểm

• Kích thước tiết diện nhỏ.
• Tiết kiệm không gian.
• Khả năng chịu tải hướng kính tốt.
• Phù hợp với các thiết kế nhỏ gọn.

Ứng dụng

• Hộp số.
• Động cơ.
• Ô tô và xe máy.
• Máy công nghiệp.
• Cơ cấu truyền động.

9. Vòng bi siêu chính xác SKF – Super Precision Bearings

Đối với những ứng dụng yêu cầu độ chính xác cao, độ đảo thấp, tốc độ quay lớn và độ cứng vững tốt, SKF cung cấp nhóm vòng bi Super Precision Bearings.

Đây là dòng sản phẩm được phát triển cho các ứng dụng có yêu cầu cao hơn đáng kể so với vòng bi công nghiệp thông thường.

Đặc điểm

• Độ chính xác cao.
• Độ đảo thấp.
• Phù hợp với tốc độ quay cao.
• Khả năng kiểm soát ma sát tốt.
• Nhiều lựa chọn về preload.
• Hỗ trợ yêu cầu về độ cứng vững và độ ổn định của trục.

Ứng dụng

• Spindle máy CNC.
• Máy mài.
• Máy tiện.
• Máy phay.
• Máy công cụ chính xác.
• Thiết bị sản xuất bán dẫn.
• Thiết bị yêu cầu độ chính xác cao.

10. Vòng bi SKF bằng thép không gỉ – Stainless Steel Bearings

Trong những môi trường có yêu cầu cao về khả năng chống ăn mòn, vòng bi bằng thép không gỉ là một lựa chọn phù hợp.

Dòng sản phẩm này có thể được sử dụng trong các môi trường có độ ẩm hoặc yêu cầu vệ sinh cao tùy theo cấu hình và vật liệu cụ thể.

Ứng dụng

• Thiết bị thực phẩm.
• Thiết bị đóng gói.
• Thiết bị y tế.
• Máy móc trong môi trường ẩm.
• Thiết bị hóa chất và công nghiệp đặc thù.

11. Vòng bi SKF cách điện – Insulated Bearings

Trong các hệ thống sử dụng động cơ điện và máy phát điện, dòng điện chạy qua vòng bi có thể gây ra hiện tượng phóng điện và làm hư hỏng bề mặt rãnh lăn.

Insulated Bearings được thiết kế nhằm hạn chế dòng điện đi qua vòng bi, giúp tăng độ tin cậy của hệ thống.

Ứng dụng

• Động cơ điện.
• Máy phát điện.
• Động cơ biến tần.
• Hệ thống truyền động điện.
• Thiết bị công nghiệp sử dụng motor công suất lớn.

12. Vòng bi SKF Hybrid – Hybrid Bearings

Hybrid Bearings sử dụng các viên bi bằng vật liệu ceramic kết hợp với vòng bi bằng thép.

So với vòng bi thép truyền thống, cấu hình hybrid có thể mang lại những lợi ích như:

• Khả năng vận hành ở tốc độ cao.
• Giảm ma sát trong một số điều kiện.
• Khối lượng viên bi thấp.
• Khả năng cách điện tốt hơn so với cấu hình thép truyền thống.
• Phù hợp với các ứng dụng yêu cầu hiệu suất cao.

Ứng dụng

• Spindle máy CNC.
• Động cơ điện.
• Máy công cụ.
• Thiết bị tốc độ cao.
• Ứng dụng yêu cầu độ chính xác cao.

BẢNG SO SÁNH CÁC DÒNG VÒNG BI SKF

Loại vòng bi	Khả năng chịu tải chính	Đặc điểm nổi bật	Ứng dụng tiêu biểu
Deep Groove Ball Bearing	Hướng kính + dọc trục	Đa dụng, tốc độ cao	Motor, bơm, quạt
Angular Contact Ball Bearing	Hướng kính + dọc trục	Chính xác, tốc độ cao	Spindle, máy CNC
Spherical Roller Bearing	Hướng kính + dọc trục	Tự lựa, tải nặng	Máy nghiền, băng tải
Cylindrical Roller Bearing	Hướng kính	Tải cao, độ cứng tốt	Motor, hộp số
Tapered Roller Bearing	Hướng kính + dọc trục	Tải kết hợp cao	Ô tô, hộp số
Thrust Bearing	Dọc trục	Chuyên chịu tải axial	Máy ép, hộp số
Self-Aligning Ball Bearing	Hướng kính	Tự lựa	Băng tải, quạt
Needle Roller Bearing	Hướng kính	Tiết diện nhỏ	Hộp số, xe máy
Super Precision Bearing	Hướng kính + dọc trục	Độ chính xác cao	CNC, spindle
Stainless Steel Bearing	Tùy cấu hình	Chống ăn mòn	Thực phẩm, môi trường ẩm
Insulated Bearing	Tùy cấu hình	Hạn chế dòng điện qua ổ	Motor, generator
Hybrid Bearing	Tùy cấu hình	Tốc độ cao, ceramic	Spindle, motor

Làm thế nào để lựa chọn đúng vòng bi SKF?

Không nên lựa chọn vòng bi chỉ dựa trên kích thước đường kính trong và đường kính ngoài. Để lựa chọn chính xác, cần xem xét đồng thời nhiều yếu tố:

1. Tải trọng

Xác định máy chủ yếu chịu:

• Tải hướng kính.
• Tải dọc trục.
• Tải kết hợp.
• Tải va đập hoặc tải biến đổi.

2. Tốc độ quay

Tốc độ quay càng cao thì yêu cầu về thiết kế vòng bi, bôi trơn, nhiệt độ và độ chính xác càng quan trọng.

3. Độ chính xác

Các ứng dụng như máy CNC, spindle, máy mài và thiết bị đo có thể yêu cầu cấp chính xác và độ đảo thấp hơn đáng kể so với máy móc công nghiệp thông thường.

4. Điều kiện môi trường

Cần xem xét:

• Nhiệt độ.
• Bụi bẩn.
• Độ ẩm.
• Nước.
• Hóa chất.
• Môi trường ăn mòn.

5. Không gian lắp đặt

Kích thước và kết cấu của vòng bi phải phù hợp với không gian thiết kế của máy.

6. Khả năng lệch trục

Nếu hệ thống có khả năng phát sinh sai lệch giữa trục và gối đỡ, có thể cần cân nhắc các loại vòng bi có khả năng tự lựa.

7. Phương pháp bôi trơn và bảo vệ

Mỡ hoặc dầu bôi trơn, phớt, nắp che và điều kiện bảo trì cũng ảnh hưởng trực tiếp đến tuổi thọ vòng bi.

SKF – Giải pháp vòng bi cho nhiều ngành công nghiệp

Với danh mục sản phẩm đa dạng, vòng bi SKF có thể đáp ứng nhiều nhóm ứng dụng từ thiết bị công nghiệp thông thường đến các hệ thống yêu cầu độ chính xác và hiệu suất cao.

Một số lĩnh vực tiêu biểu:

Cơ khí chế tạo | CNC | Ô tô – xe máy | Điện – điện tử | Bơm – quạt | Hộp số | Băng tải | Khai thác mỏ | Năng lượng | Thực phẩm | Thiết bị tự động hóa

Việc lựa chọn đúng vòng bi không chỉ giúp máy móc vận hành ổn định mà còn góp phần kéo dài thời gian bảo trì, giảm thời gian dừng máy và tối ưu chi phí vận hành.
